Диммирование светодиодной ленты: диммер, контроллер или диммируемый блок питания

Диммирование светодиодной ленты зависит от того, где стоит регулятор. Лента питается постоянным напряжением 12 или 24 В от блока питания, и яркость меняют в одном из трёх мест. Первое — ШИМ-диммер (контроллер) после блока питания, на низковольтной стороне. Второе — диммируемый блок питания TRIAC, которым управляет настенный регулятор 230 В. Третье — источник напряжения DALI в общей системе управления светом. Светодиодная лента с регулировкой яркости получается в любой из трёх схем; разница в том, какой источник покупать, куда тянуть провода и чем управлять подсветкой: пультом, панелью на стене или поворотным диммером.

Остальные способы диммирования освещения — для ламп 220 В и светильников со своим драйвером — разобраны отдельно. Ниже — только ленточная подсветка: три схемы, таблица сравнения, сколько каналов нужно одноцветной, MIX и RGB-ленте и что выбрать для кухни, ниши в потолке и лестницы.

Схема 1: обычный блок питания и ШИМ-диммер после него

Это базовая схема: источник без функции диммирования выдаёт стабильные 12 или 24 В, а диммер между ним и лентой быстро включает и выключает питание (ШИМ, широтно-импульсная модуляция). Чем короче включённая часть импульса, тем тусклее свет. Команду диммер получает сигналом от пульта или панели. На стороне 230 В ничего не меняется: блок включён в сеть напрямую или через обычный выключатель.

У диммеров и контроллеров UNION для ленты в карточках указано две мощности через дробь, например «60 Вт/120 Вт» у диммера 01113. Это не две модификации, а одно устройство на двух напряжениях: предел у диммера по току, поэтому на ленте 24 В он берёт вдвое больше ватт, чем на 12 В. У 01114 — 96/192 Вт, у 01115 — 180/360 Вт. Мощность ленты на канал сравнивают с цифрой для своего напряжения, а не с большей.

Пример: 5 м ленты 12 В на 14,4 Вт/м — это 72 Вт. Диммеру 01113 на 12 В этого много: его предел 60 Вт, нужен 01114 (96 Вт при 12 В). Те же 72 Вт на ленте 24 В 01113 выдержит: на 24 В его предел 120 Вт. Сколько оставить в запасе сверх расчёта — по паспорту диммера.

Где схема 1 сильнее остальных:

• Управление. Диммером управляют пультом RF или RF 2.4G либо беспроводной настенной панелью. Пульты UNION на RF и RF 2.4G питаются от DC 3 В, поэтому силовой провод к месту управления не нужен. Исключение — сетевые пульты MRC на 220–240 В: к ним нужна проводка.
• Цвет. MIX-, RGB- и RGBW-ленту в квартире ведёт контроллер после блока питания: каналы разделяет он.

Слабое место — доступ. Блок и диммер должны остаться там, где до них можно добраться: в шкафу, в нише за съёмной панелью, в распределительном щитке. Если всё уходит под чистовую отделку, приёмник контроллера оказывается замурован вместе с ней.

Схема 2: диммируемый блок питания TRIAC и регулятор 230 В

Здесь регулятор стоит на стороне 230 В, на месте выключателя. Это обычный настенный диммер с фазовой отсечкой, а источник понимает срезанное напряжение и плавно убавляет яркость на выходе 24 В. Отдельного диммера нет, пульта тоже.

Схема удобна, когда управление яркостью нужно на стене рядом с остальными выключателями, а проводка к этому месту уже есть. Диммирование блока питания светодиодной ленты — это и есть схема 2: регулятор работает на входе блока, а блок переводит это в яркость подсветки.

Диммируемые источники напряжения TRIAC на 24 В в нашем каталоге — серия 734 мощностью от 50 до 300 Вт. Все они на 24 В: ленту на 12 В в этой схеме с ними не собрать. Модели в корпусе IP20 (50–150 Вт) рассчитаны на вход 220–240 В, модели IP67 (60–300 Вт) — на 100–277 В и подходят для влажных зон.

Диммируемые источники TRIAC 24 ВБез пультаВся серия →

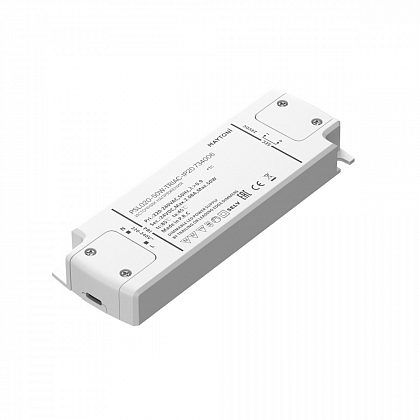

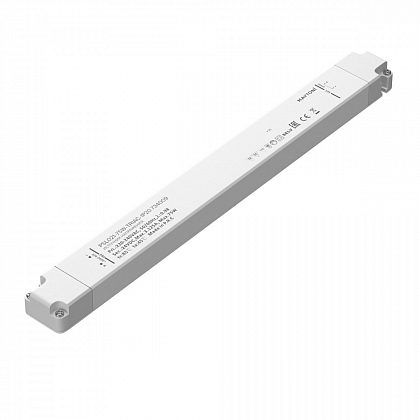

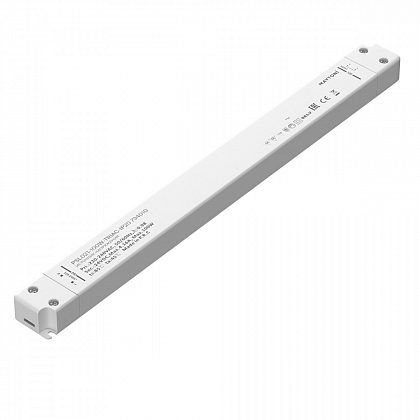

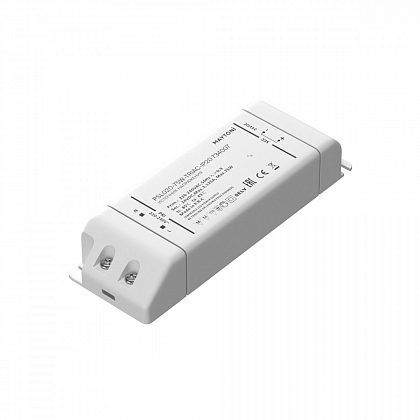

Источник напряжения Lighting control 73400650 Вт4 240 ₽ПодробнееИсточник напряжения Lighting control 73400975 Вт6 620 ₽ПодробнееИсточник напряжения Lighting control 73400775 Вт7 370 ₽ПодробнееИсточник напряжения Lighting control 734010100 Вт7 700 ₽Подробнее

Совместимость конкретного настенного регулятора с конкретным источником, минимальная нагрузка, тип фазовой отсечки и диапазон регулировки — по паспорту модели, уточнит менеджер.

Схема 3: источник напряжения DALI в системе на весь дом

DALI-источник напряжения получает цифровой сигнал не по силовым проводам, а по отдельной двухпроводной линии управления (протокол DALI, IEC 62386), которая идёт ко всем устройствам системы. На выход он отдаёт 24 В с нужной яркостью, как и источник TRIAC, но у каждого источника свой адрес: подсветка ниши, лестницы и кухни управляется отдельно с одной панели или по сценарию.

В каталоге это источники 24 В серии 725 от 60 до 250 Вт. Тип DT6 регулирует яркость, тип DT8 — ещё и цветовую температуру. Линию DALI закладывают на этапе черновой электрики, поэтому для одной подсветки в готовой квартире эту схему не выбирают. Если же дом уже строится под DALI, ленту включают в систему так же, как светильники.

Таблица сравнения: три схемы диммирования ленты

Схема 1 — самая гибкая, схема 2 — самая привычная в управлении, схема 3 оправдана только в системе на весь дом.

Для схемы 1 подходят любые блоки питания для светодиодных лент на 12 или 24 В — в обычных блоках функции диммирования нет, и для ШИМ-диммера она не нужна. Его выбирают по напряжению ленты и её мощности с запасом; величину запаса — по паспорту блока, уточнит менеджер.

Одноцветная, MIX, RGB, RGBW: сколько каналов и какая мощность ленты на канал

Число каналов равно числу независимых цепей в ленте: каждая цепь требует своего выхода на диммере или контроллере.

С цветной лентой мощность считают уже по каналам: нагрузка делится между выходами, а в паспорте одних контроллеров указан предел на канал, других — на весь контроллер. В названиях карточек UNION стоит одна цифра на напряжение, например «RGB 72 Вт/144 Вт» у 01125, поэтому раскладку по каналам сверяют с паспортом. Для многоцветной системы есть контроллер 01120 с режимами RGB, CCT и DIM: 216, 432 или 864 Вт при 12, 24 и 48 В.

Можно ли диммировать любую светодиодную ленту? Одноцветную — да, если ШИМ-диммер рассчитан на её напряжение (12 или 24 В) и мощность. Но в наших карточках у поля «Диммируемый» стоит «Да» почти у трёх четвертей лент на 12 В и у шести из десяти лент на 24 В, и пометка расходится даже внутри одной серии. Поэтому ориентируйтесь на карточку конкретной ленты, а не на серию; если в поле «Нет» или оно пустое, совместимость с диммером уточнит менеджер.

Диммеры UNION для одноцветной ленты12/24 ВВся серия →

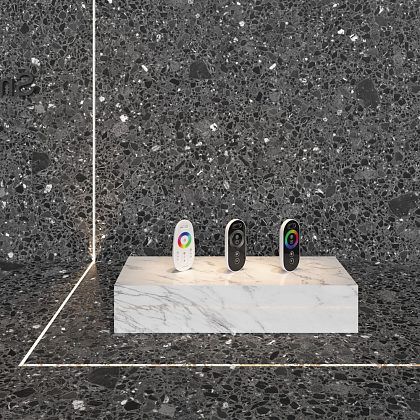

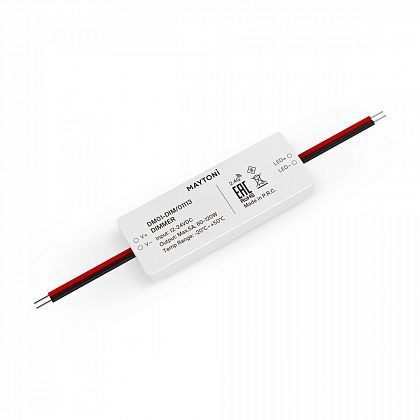

Диммер Lighting control 01113120 Вт1 640 ₽ПодробнееДиммер Lighting control 01114192 Вт2 070 ₽ПодробнееДиммер Lighting control 01115360 Вт3 280 ₽ПодробнееДиммер Lighting control CLM001720 Вт3 490 ₽Подробнее

Подключение: одноцветная лента и цветная с пультом

Порядок подключения у схемы 1 один: сеть, блок питания 12/24 В, диммер (ШИМ) на низковольтной стороне, лента. Ошибаются чаще всего в расчёте: недооценивают мощность ленты (Вт/м × длина) или ставят блок питания без запаса. Пошагово это разобрано в статье про подключение диммера к светодиодной ленте.

У цветной ленты добавляются каналы R / G / B / W на общем аноде (V+) и привязка пульта RF 2.4G к зонам: один пульт на 4 зоны управляет четырьмя контроллерами по отдельности. Как не перепутать каналы и привязать пульт, рассказано в материале про подключение RGB-контроллера. Во всех трёх схемах подключение к сети 230 В выполняет электрик.

Что выбрать для кухни, ниши в потолке и лестницы

Подсветка рабочей зоны кухни

Схема 1. Светодиодная лента 24 В в профиле под шкафами, блок питания и диммер — в верхнем шкафу или над ним, где до них можно дотянуться. Управление — пультом или беспроводной панелью на фартуке: силовой провод к фартуку не нужен. Если хочется тёплого вечером и нейтрального света для готовки, сразу берите MIX-ленту и двухканальный контроллер: переделка потом — это замена и ленты, и диммера.

Скрытая подсветка ниши в потолке

Если яркостью хотят управлять с выключателя у входа и проводка к нему уже есть — схема 2: источник TRIAC 24 В в нише с доступом через люк и настенный регулятор вместо выключателя. Если в той же комнате есть пульт или панель для другой подсветки — схема 1, чтобы не смешивать два способа управления.

Подсветка лестницы

Длинная линия на нескольких маршах — аргумент за ленту 24 В и схему 1: на 24 В тот же диммер берёт вдвое больше ватт, и одного устройства хватает на большую длину. Блок питания в этом случае ставят в техническом помещении или под лестницей с люком, а не в закрытом профиле.
