Типичная история: куплен диммер, куплены светодиодные светильники, всё собрано по схеме. При повороте ручки свет либо не гаснет ниже 40%, либо мигает как стробоскоп, либо гудит, либо просто выключается рывком.
Причина почти всегда одна и та же. Диммирование — свойство не диммера и не светильника, а всей цепочки целиком. Разорвана хотя бы одна связка — не работает ничего.
Цепочка, а не устройство
Для сетевого светильника 220 В цепочка выглядит так: диммер → светильник со встроенным диммируемым драйвером. Для низковольтной системы длиннее: диммер → блок питания → трек → светильник.
Слабое звено — драйвер. Внутри каждого светодиодного светильника стоит преобразователь, и именно он либо умеет принимать сигнал регулировки, либо не умеет. Если драйвер не диммируемый, никакой диммер за любые деньги не поможет: перед ним стоит устройство, которое воспринимает только «есть питание» и «нет питания».
Отсюда правило, экономящее нервы: сначала выбирают диммируемый светильник, потом под него диммер. Не наоборот.
Сколько светильников вообще диммируются
Цифра неочевидная, и увидеть её можно только на большом складе. Из 1 890 позиций в наших четырнадцати трековых сериях диммируется 189 — ровно десятая часть. И распределены они крайне неровно:
- Магнитная EXILITY 23 мм — 180 диммируемых позиций из 563
- Однофазная UNITY — 9 из 285
- Остальные двенадцать серий — ноль.
Это меняет логику покупки. Вопрос «какую систему выбрать» и вопрос «нужна ли мне регулировка яркости» — не два независимых вопроса. Ответ «да» на второй сокращает выбор по первому до двух вариантов из четырнадцати.
Четыре способа регулировки и когда какой нужен
TRIAC — регулировка по фазе, 220 В
Самый привычный: обычный диммер в подрозетнике вместо выключателя, одна пара проводов. Годится для сетевых систем — в нашем ассортименте это однофазная UNITY.
Где ломается: TRIAC обрезает часть синусоиды сетевого напряжения, и драйвер светильника должен уметь это переварить. Совместимость проверяется парой «конкретный диммер + конкретный светильник», а не по классу устройств. Отсюда мерцание на малой яркости и гудение дросселя — два самых частых симптома неудачной пары.
Второй ограничитель — минимальная нагрузка: если суммарная мощность светильников ниже нижней границы диммера, он работает нестабильно на всём диапазоне. Подробнее — ниже, в разделе про совместимость.

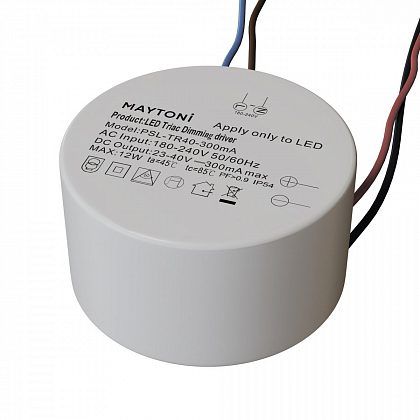

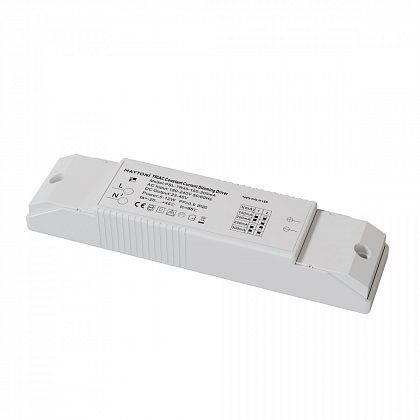

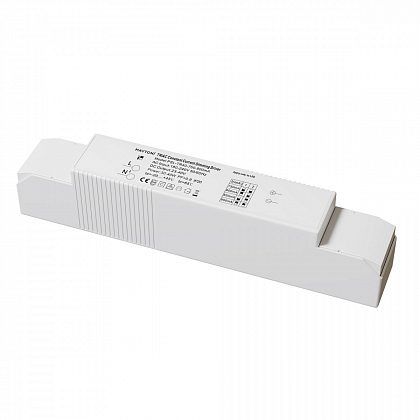

Берите TRIAC, если: сетевая система, одна группа света, важна простота и цена. Под этот способ в каталоге собраны драйверы и панели TRIAC.
DALI — цифровой протокол
Отдельная двухпроводная шина управления, по которой каждому светильнику присваивается адрес. Регулировка от 0,1 до 100% без ступеней, каждый прибор управляется индивидуально или в группе, состав групп меняется программно без перекладки проводов.
Это самый глубокий раздел управления в нашем каталоге — 58 позиций: контроллеры, источники тока, панели управления, усилители сигнала.
Цена вопроса — проектирование. DALI требует отдельной линии управления, продуманной на этапе черновой электрики. Заложить её после ремонта нельзя.
Берите DALI, если: больше десяти светильников, несколько сценариев освещения, помещение коммерческое или квартира с продуманной электрикой.
0–10 В и 1–10 В — аналоговый сигнал
Управление отдельной парой проводов с низковольтным сигналом. Просто, надёжно, дёшево в сравнении с DALI.
Разница между 0–10 В и 1–10 В практическая: во втором случае сигнал не опускается до нуля, и минимальная яркость остаётся около 10%. Полностью погасить свет диммером не получится — нужен отдельный выключатель в разрыв питания.
Берите, если: линейные светильники и лента, нужен простой плавный уровень без сценариев.
Радиоуправление — Zigbee, Wi-Fi, Bluetooth
Регулировка без проводов управления, через приложение или беспроводную панель. В нашем каталоге это Wi-Fi (17 позиций), Zigbee (7), Bluetooth (3), плюс собственные системы UNION (46 позиций) и SPI (7) для адресной ленты.
Разница между тремя стандартами сводится к тому, что происходит при отключении интернета. Wi-Fi-устройства с облачным управлением при пропаже сети теряют часть функций. Zigbee работает через локальный хаб и не зависит от интернета, но требует этого хаба. Bluetooth работает на коротком расстоянии без инфраструктуры и подходит для одной комнаты.
Берите радио, если: ремонт уже сделан и проложить линию управления невозможно.
Мерцание: почему это не придирка
Пульсация светового потока глазу не видна, но камера телефона показывает её полосами на экране, и у пары «TRIAC-диммер + драйвер» она чаще всего появляется на малой яркости. В DALI регулируется ток драйвера, а не форма сетевого напряжения, поэтому этой причины там нет. Как проверить лампу камерой, отличить пульсацию от плохого контакта и поднять минимальный порог диммера — в разборе «мерцание светодиодных ламп».
Гудит диммер или лампа
Гул при регулировке — тот же сигнал несовместимой пары или нагрузки у границы диапазона диммера. Откуда он берётся и как по звуку понять, что менять, разобрали в статье почему гудит диммер или лампа на диммере.
Почему совет «проверьте совместимость» бесполезен
Практически каждая статья на эту тему заканчивается одинаково: убедитесь, что диммер совместим с вашими светильниками. Проверить это негде.
Производители не публикуют таблиц «конкретный диммер × конкретный светильник». На профильном форуме электриков это сформулировано без иллюзий: диммеров полно, диммируемых светодиодов ещё больше, а людей, знающих, что с чем заработает, нет. Там же описан случай, когда техподдержка двух крупных производителей электроустановки не смогла объяснить, почему их собственные изделия несовместимы между собой.
Отсюда практический вывод: единственная надёжная проверка — та, которую кто-то провёл руками на конкретной паре. Спрашивайте у продавца не «совместимо ли», а «проверяли ли вы эту пару». Ответ «должно работать» означает, что не проверяли.
Второй по частоте провал — минимальная нагрузка. Нижняя граница указана в карточке или паспорте диммера: у светорегулятора Voltum S70, например, по описанию карточки это 5 Вт. Если суммарная мощность группы ниже, светильник мерцает не потому, что несовместим, а потому, что диммеру нечего регулировать. На форуме сработал грубый, но рабочий приём: добавить в ту же цепь галогенную лампу и добить нагрузку до порога. В новой проводке правильнее просто выбрать диммер с нижней границей под вашу реальную мощность.
Как проверить совместимость до оплаты
- В карточке светильника найдите характеристику «Диммируемый». Значение «Нет» закрывает вопрос: этот светильник не будет регулироваться никогда. Для люстр и бра под сменные лампы то же свойство есть у ламп: диммируемые лампочки отмечены в карточке «Диммируемый: Да».
- Уточните тип диммирования — TRIAC, DALI, 0–10 В, PWM. Диммируемый по DALI светильник не работает с TRIAC-диммером.
- Для низковольтных систем проверьте блок питания: он тоже должен быть диммируемым и того же протокола.
- Сложите мощность всех светильников в группе и сравните с диапазоном диммера — попасть нужно и в верхнюю границу, и в нижнюю.
- Спросите, тестировалась ли конкретная пара «диммер + светильник». Для TRIAC это единственный надёжный ответ.
Короткий вывод для трёх ситуаций
Квартира, ремонт на стадии черновой электрики, нужен вечерний сценарий. Магнитная EXILITY 23 мм с диммируемыми светильниками, управление DALI, линия управления закладывается сейчас.
Квартира, ремонт закончен, регулировка нужна в одной комнате. Однофазная UNITY с диммируемыми позициями и TRIAC-диммер, обязательно с проверкой пары. Либо радиоуправление, если позиции UNITY не подходят.
Магазин или шоурум с несколькими сценариями. DALI без вариантов: индивидуальная адресация светильников окупается на первой же перестановке экспозиции.
Вопросы, которые задают перед оплатой
Почему светодиодная лампа не работает с диммером?
Чаще всего у лампы недиммируемый драйвер: он понимает только «есть питание» и «нет питания». Вторая причина — несовместимая пара: драйвер не принимает тот способ регулировки, которым работает диммер. Проверьте в карточке свойство «Диммируемый» и тип диммирования.
Что значит «светильник не диммируется»?
Это значит, что драйвер светильника не принимает сигнал регулировки яркости. Такой светильник будет только включаться и выключаться, и замена диммера этого не исправит — нужен светильник или лампа с пометкой «Диммируемый: Да».
Почему диммер не гасит свет до конца или мигает на минимуме?
Обычно мощность группы близка к минимальной нагрузке диммера или драйвер не держит ток на нижней границе. Помогает поднять минимальный порог: у светорегулятора Voltum S70 регулировка минимума, по описанию карточки, находится под накладкой, настраивает её электрик.
