Умное управление светом: датчики, Wi-Fi выключатели и диммеры

Как работает умный выключатель и что ещё входит в умное управление светом: свет включается сам — по сигналу датчика движения (ИК) или датчика присутствия — или по команде с телефона. В старую проводку, где у выключателя нет нуля, ставят Wi-Fi выключатель без нуля, а устройствам на Zigbee для управления с телефона нужен Zigbee-хаб. Регулировка яркости здесь опция: Wi-Fi диммер нужен, только если на линии стоят диммируемые лампы.

Как диммер (светорегулятор) меняет яркость, зачем драйверу лампы фазовая отсечка TRIAC и почему с ней дружат не все блоки питания, мы разобрали в статье про диммирование освещения в целом. Здесь — что можно поставить в готовую проводку, чтобы свет зажигал датчик движения или телефон, и чем эти способы отличаются по карточкам нашего каталога.

Как работает умный выключатель и зачем он нужен

Умный выключатель — это реле с радиомодулем: команда из приложения через домашний роутер или Bluetooth LE доходит до модуля, и реле замыкает фазу на светильник. В отличие от обычного выключателя, он становится частью умного дома, но электроника внутри работает постоянно, даже когда свет выключен, и ей нужно питание. Отсюда главный вопрос при выборе — есть ли в подрозетнике нулевой провод, о нём следующий раздел.

Зачем он нужен, если есть обычная клавиша. Чаще всего ради трёх вещей: включить свет удалённо — из другой комнаты или вне дома — без нового кабеля; включать свет автоматически, по расписанию или сценарию, например в прихожей к приходу с работы; управлять половинами люстры по отдельности, если двухклавишного выключателя нет. Канал модуля — одна группа ламп: люстре на две группы нужен двухканальный.

Как работает умный выключатель с Алисой: голосом он управляется так же, через приложение. Колонку с Алисой и устройство связывают в приложении «Дом с Алисой» — напрямую или через приложение производителя, и команда идёт тем же путём, что и с телефона. По инструкции производителя модули без нуля MSN001 и MSN002 работают с Алисой, Марусей, Google Assistant и Amazon Alexa: в приложении ассистента привязывают аккаунт Maytoni Smart. По инструкции к Wi-Fi диммеру MD005 список тот же, плюс Сбер. Для остальных моделей Lighting control инструкции у нас нет: если голос обязателен, назовите менеджеру модель и ассистента до покупки.

Датчики движения, освещённости и присутствия: что чем отличается

Датчик движения включает свет, когда в зоне появляется человек, датчик освещённости — когда становится темно, датчик присутствия держит свет, пока человек в комнате, даже если он сидит почти неподвижно. Инфракрасный датчик движения реагирует на перемещение тёплого тела через зону обзора. Поэтому в санузле или над рабочим столом он гасит свет, если вы замерли дольше заданной задержки отключения.

Датчики присутствия в нашем каталоге работают только в системе DALI: в обычную линию 220 В вместо выключателя их не ставят, там остаются датчики движения. У датчиков Lighting control в карточке одна цифра мощности без разделения по типу ламп, тогда как у Voltum S70 предел для LED указан отдельно и он ниже.

Порог в люксах и задержку отключения у S70 задают поворотными регуляторами «солнце» и «часы» под накладкой; кнопка ON включает свет постоянно, без датчика. Как выбрать место по зоне обнаружения, какой порог освещённости в лк выставить в коридоре и какую задержку отключения — в санузле, разобрано в статье «подключение датчика движения для освещения». Датчики Lighting control — в разделе датчики движения и освещённости.

Датчики движения Voltum S70Свет самВся серия →

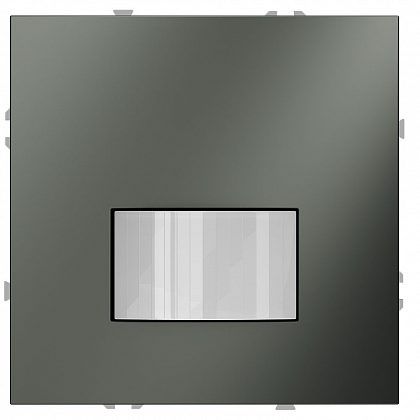

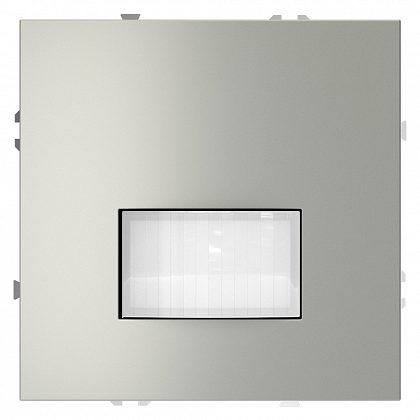

Датчик движения встраиваемый VOLTUM S70, (белый глянцевый)4 060 ₽ПодробнееДатчик движения встраиваемый VOLTUM S70, (сталь)4 460 ₽ПодробнееДатчик движения встраиваемый VOLTUM S70, (титан)4 460 ₽Подробнее

Wi-Fi выключатель с нулём или без нуля: почему это важно для старой проводки

В старой проводке нуля (нулевого провода N) у выключателя обычно нет, поэтому для неё делают Wi-Fi выключатель без нуля. По ПУЭ (7-е изд., п. 6.6.28) однополюсный выключатель ставят в разрыв фазного провода, и в подрозетник приходят только фаза и провод к лампе. Ноль идёт из распаечной коробки сразу к светильнику. Для обычной модели к выключателю подводят ещё одну жилу, а это штроба или свободная жила в старом кабеле.

Модель без нуля питается малым током через лампу. Отсюда нижний предел нагрузки — по инструкции производителя у MSN001 и MSN002 10 Вт на канал («10–100 Вт» и «2 × 10–100 Вт») — и риск, что выключенная светодиодная лампа будет вспыхивать. Верхний предел по карточкам тоже ниже: MSN001 рассчитан на 100 Вт против 250 Вт у MS001 и MS007, MSN002 — на 200 Вт (2 × 100) против 300 Вт у MS008. Почему мигает лампа и когда всё-таки тянуть ноль, читайте в статье «умный выключатель без нуля». Подключение выполняет электрик: он же проверит, какие жилы есть в подрозетнике. Модели на 1–4 канала — в разделе Wi-Fi выключатели и диммеры Lighting control.

Wi-Fi диммер и Zigbee-хаб: что нужно, чтобы менять яркость с телефона

Чтобы менять яркость с телефона, нужен Wi-Fi диммер и диммируемые лампы: обычный умный выключатель только включает и выключает. В каталоге это одноканальный MD005 на 150 Вт и двухканальные MD002 и MD006 на 200 Вт, протокол Wi-Fi и Bluetooth LE. Тип отсечки и минимальная нагрузка в их карточках не указаны, поэтому совместимость с конкретными лампами проверяют по паспорту до покупки. Умные лампы — отдельный путь: их яркость задают из приложения, а за диммер их не ставят.

Чтобы управлять Zigbee-устройствами с телефона, нужен Zigbee-хаб: домашний роутер их не видит. Центр Maytoni Smart Hub MD-TRA034-W по карточке понимает три протокола — Wi-Fi, ZigBee и BLE Mesh — и питается от 5 В, 5 Вт. Zigbee-устройства в нашем каталоге сделаны не для люстры на 220 В. Диммер 771002 работает от 12–48 В и ставится после блока питания ленты. Источники тока Zigbee на 10, 25 и 65 Вт — это драйверы светильников, панели DRC035-Z — беспроводные, на батарейке. Zigbee в нашем ассортименте — для ленты и спотов с драйвером, а в подрозетник вместо клавиши ставят Wi-Fi модуль.

Сравнение способов управления светом

Способы управления освещением различаются в первую очередь тем, что нужно от проводки и нужен ли хаб, а не протоколом. Данные — из карточек каталога; где карточка молчит, так и написано.

Если в подрозетнике две жилы и ремонт сделан, выбор сужается до MSN001 или MSN002, датчика в разрыв фазы или умных ламп. Если ноль есть или его можно подвести, доступна мощность до 250–300 Вт и меньше рисков с мерцанием выключенных светодиодов.

Wi-Fi выключатели Lighting controlЧерез приложениеВся серия →

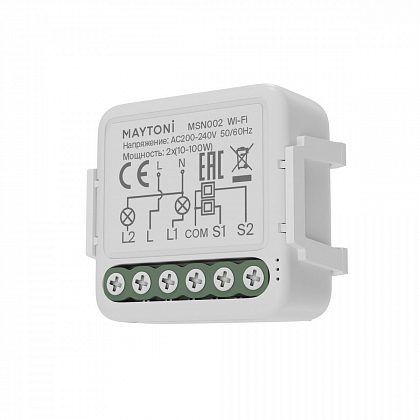

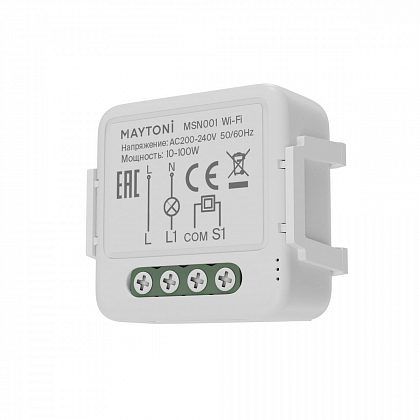

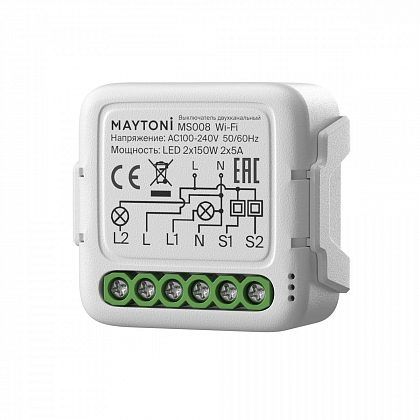

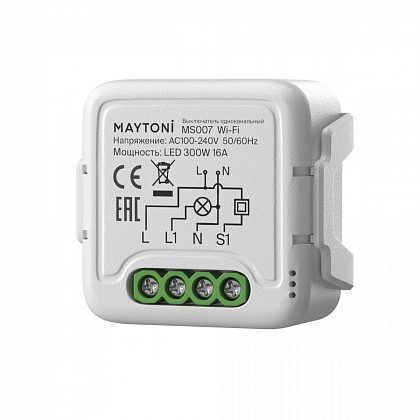

Выключатель Lighting control MS007250 Вт2 290 ₽ПодробнееВыключатель Lighting control MSN001100 Вт2 360 ₽ПодробнееВыключатель Lighting control MSN002200 Вт2 980 ₽ПодробнееВыключатель Lighting control MS008300 Вт3 190 ₽Подробнее

Экспертный вывод: коридор, санузел, гостиная

Коротко: в коридор — датчик движения в стене, в санузел — датчик движения с максимальной задержкой и кнопкой ON, в гостиную без нуля — двухканальный MSN002.

Коридор: свет должен включаться сам

Здесь работает датчик движения в стене у входа вместо выключателя. Например, три спота GU10 по 6 Вт — это 18 Вт, далеко от предела 200 Вт LED у Voltum S70. Ограничение одно — подрозетник: в карточках комплектов S70 указан углублённый 60 мм, у отдельного механизма — стандартный 45 мм. Точный вариант — по паспорту, уточнит менеджер; если глубины не хватит, электрик меняет коробку. Порог освещённости снижают так, чтобы днём при свете из комнат датчик не срабатывал.

Санузел: свет не должен гаснуть, пока вы внутри

Датчик присутствия решил бы задачу, но в нашем каталоге он только для DALI. В квартире остаётся датчик движения с максимальной задержкой — у S70 до 7 минут — и кнопкой ON на корпусе: если задерживаетесь дольше, свет включают постоянно. По карточке у S70 IP30, поэтому его ставят внутри у входа, куда не попадают брызги; место определяет электрик.

Гостиная: ремонт закончен, люстра на две группы, нуля нет

Двухканальный MSN002 управляет обеими группами с телефона без новой проводки. Перед покупкой сложите мощность ламп в каждой группе: по инструкции производителя каждой нужно не меньше 10 Вт, поэтому бра с одной свечой на 5 Вт в минимум не попадёт. Если нужна ещё и яркость, Wi-Fi диммеры MD002 и MD006 подойдут только при диммируемых лампах, а нужна ли им нейтраль, видно из паспорта — его уточнит менеджер.
