DALI: что это и когда нужна цифровая система управления светом

DALI (Digital Addressable Lighting Interface) — цифровая адресная шина DALI из двух проводов, по которой мастер-контроллер отправляет каждому светильнику по его адресу свою команду: включиться, перейти на 30 % яркости, вызвать сцену «Ужин». Шину питает блок питания шины 16 В — отдельный модуль или встроенный в контроллер, а светильники по-прежнему получают сеть 230 В по обычному кабелю. Поэтому DALI-освещение закладывают на этапе черновой электрики: две жилы управления нужно довести до каждого светильника и каждой панели.

Обычный диммер (светорегулятор) — не язык команд, а регулятор питания: он срезает часть синусоиды сети (фазовая отсечка TRIAC), и вся линия за ним темнеет одинаково. Как работает такая регулировка и зачем светодиоду драйвер, мы разобрали в статье что такое диммер и как работает диммирование.

Как устроена система управления освещением DALI: мастер-контроллер, блок питания шины 16 В, панели

В системе DALI четыре роли: блок питания шины 16 В держит линию, мастер-контроллер (application controller) распоряжается командами, панели и датчики их задают, а источники тока, источники напряжения и диммеры выполняют. Все устройства сидят на одной паре проводов параллельно. Протокол DALI описан стандартом IEC 62386, поэтому источники разных производителей работают в одной линии; про кнопки и датчики — ниже, в разделе о DALI-2.

Частая ошибка при покупке — взять только исполнители. Источник тока с входом DALI без питания шины и без устройства, которое посылает команды, регулировать некому: он светит на уровне, заданном на случай пропадания шины, — по паспорту. Все роли из таблицы есть в разделе устройства DALI Lighting control.

Диммируемые лампы 230 В в систему вводят через диммеры DALI TRIAC на DIN-рейку — 721018 и четырёхканальный 721020: диммер стоит в щите, а к люстре идёт линия прямо от него. Ватты в названии (400 и 800 Вт) — не предел для светодиодных ламп: допустимую LED-нагрузку смотрят в паспорте модели. Неуправляемую нагрузку включает и выключает релейный модуль 721021 с пометкой DT7.

Адрес и группа, сцены: чем DALI отличается от TRIAC и Zigbee

Главное отличие протокола DALI — у каждого источника свой адрес, поэтому управление освещением возможно по одному светильнику, по группе или сразу всем светом, а группы меняются в настройках без новой проводки. По IEC 62386-102 на одной линии до 64 адресов исполнителей, до 16 групп и до 16 сцен. Уровни сцен хранятся в памяти самих источников: панель отправляет короткую команду «сцена 3», и каждый светильник выставляет свою яркость.

На стене управление освещением DALI выглядит как обычные клавиши — это панель управления. Кнопочные и роторные панели DALI различаются питанием: кнопочные питаются от самой шины, роторным нужна ещё сеть 230 В. Клавише назначают группу, сцену или «выключить всё»; есть и панели под готовую задачу — например, 721052 управляет одной группой и вызывает четыре сцены.

Протокол DALI-2, DT6 и DT8: как читать название устройства

DALI-2 — вторая редакция IEC 62386: в ней впервые описаны управляющие устройства и сам мастер-контроллер, кнопки и датчики получили собственные 64 адреса, а совместимость подтверждает сертификация DALI Alliance. Исполнители DALI и DALI-2 работают в одной линии — новые функции DALI-2 старым драйверам просто недоступны. С кнопками и датчиками осторожнее: в первой редакции стандарта их не было, каждый производитель делал их по-своему, поэтому управляющие устройства разных редакций в одной линии не смешивают. В нашем каталоге протокол DALI2 указан у диммеров для ленты 721001 и 721002, а у трековых светильников Exility — в полном наименовании, «Dim Dali2».

Вторая пометка в названии — тип устройства (Device Type), он есть у исполнителей и определяет, какие команды понимает источник:

• DT6 (Device Type 6) — светодиодный драйвер, регулирует только яркость;
• DT8 (Device Type 8) — управление цветом: цветовая температура (Tunable White, CCT) или RGB+W, если днём свет нужен холоднее, а вечером теплее;
• DT7 — релейный выход без регулировки, как у модуля 721021.

Правило выбора: чтобы менять оттенок белого, источник должен быть DT8, а панель или контроллер — уметь отправлять команды цветовой температуры; в каталоге такие панели помечены DT8, например роторные DT8 MIX 721035 и 721036. Панель DT6 с источником DT8 будет менять только яркость. Варианты DT6 и DT8 есть у источников тока DALI NFC (DT8 на 10–65 Вт, DT6 на 10–36 Вт, DT6 на 65 Вт — 726001) и у источников напряжения DALI на 24 В для ленты, где блок питания и регулировка собраны в одном корпусе. В чём разница DALI DT6 и DT8 при выборе и где чаще ошибаются, разобрана отдельно.

Цифровая адресная шина DALI: что заложить до черновой отделки

Шину DALI прокладывают вместе с силовой проводкой: две жилы DA идут ко всем светильникам и панелям параллельно сети 230 В, роторным панелям нужны ещё фаза и ноль, а в щите оставляют место под мастер-контроллер и блок питания шины 16 В. Сечение кабеля, длину линии и порядок адресации мы разобрали в статье про подключение шины DALI. Систему проектирует проектировщик, подключает электрик, а адреса, группы и сцены после чистовой отделки настраивает пусконаладчик.

Сколько устройств нужно: пример для кухни-гостиной

На кухню-гостиную с десятью спотами и двумя зонами ленты приходится шестнадцать устройств DALI, а адресов исполнителей из них занято двенадцать из 64. Четыре спота стоят над столешницей, шесть — в гостиной, лента — под шкафами и в нише, две панели — у входа и у дивана.

Двенадцать адресов собирают в четыре группы — «споты кухни», «споты гостиной», «лента под шкафами», «ниша» — и записывают четыре сцены: «Готовка», «Ужин», «Кино», «Ночь». В запасе остаются 52 адреса, 12 групп и 12 сцен. Считают каналы, а не корпуса: многоканальное устройство обычно занимает адрес на каждый канал, поэтому четырёхканальный диммер ленты вроде 721002 — это до четырёх адресов из 64 (точно — по паспорту).

Для сравнения: на диммерах TRIAC те же четыре зоны — это четыре диммера и четыре отдельные линии от стены к светильникам, а сцен нет вовсе. С DALI на стене две панели, а если через год захочется объединить споты кухни и гостиной, это делается в настройках, без вскрытия потолка.

Источник тока для каждого спота выбирают по току и мощности из паспорта светильника, а тип — DT6 или DT8 — по тому, нужен ли переменный оттенок белого.

Источники тока DALI для спотовDT6 и DT8Вся серия →

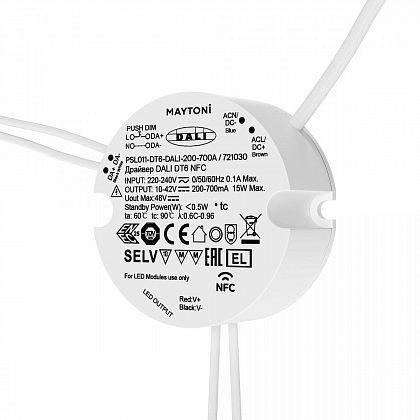

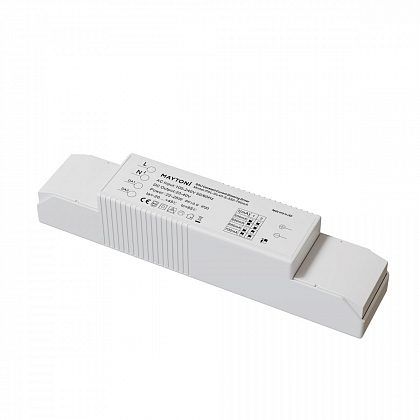

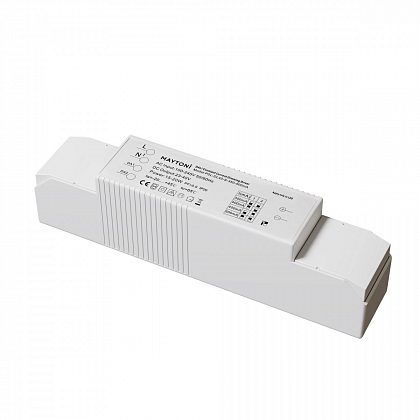

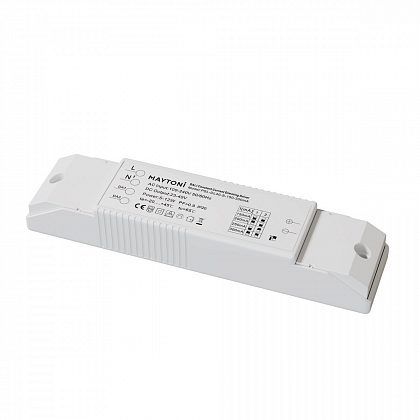

Источник тока Lighting control PSL-DL40-S-150-300mA12 Вт2 980 ₽ПодробнееИсточник тока Lighting control PSL-DL40-S-350-500mA20 Вт3 290 ₽ПодробнееИсточник тока Lighting control PSL-DL40-S-550-700mA28 Вт3 710 ₽ПодробнееИсточник тока Lighting control 72103015 Вт3 920 ₽Подробнее

Экспертный вывод: когда DALI нужна, а когда хватит диммера

DALI-освещение нужно, когда зон больше трёх-четырёх, нужны сцены или смена оттенка белого, а проводка ещё открыта. Если ремонт закончен и регулировать нужно одну люстру, цифровая шина — лишняя работа.

Квартира на этапе черновой электрики

Закладывайте DALI, если в проекте много спотов, лента в нескольких нишах и хочется управлять светом с двух-трёх панелей. Даже если автоматику купите позже, две жилы DA к каждому светильнику, проложенные сейчас, оставляют этот выбор открытым.

Шоурум и магазин

Здесь система DALI оправдывает себя сценами: «день», «вечер», «акцент на витрине» переключаются одной клавишей, а светильники перегруппировывают под новую выкладку без электрика. Для трековых систем в каталоге есть магнитные светильники Exility с управлением DALI-2 и регулируемой цветовой температурой — 2700–6000 K по наименованию; питание трека для них подбирают по паспорту системы.

Трековые светильники Exility с DALI-2DALI-2, 2700–6000 KВся серия →

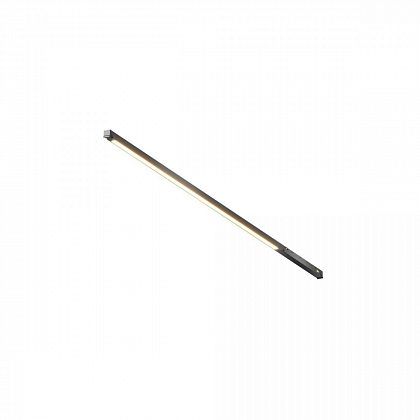

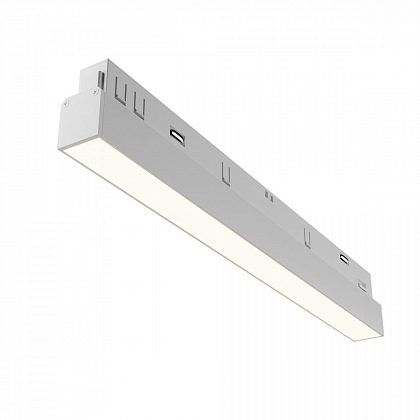

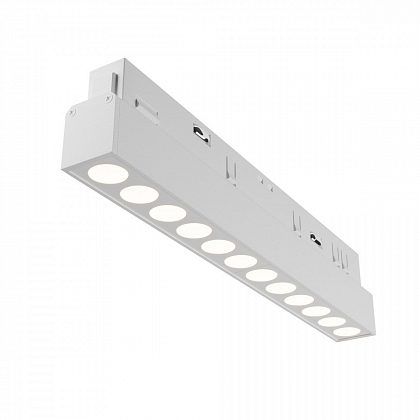

Трековый светильник Technical TR240-4-12WTW-DD2-B12 Вт120°Ra 907 690 ₽ПодробнееТрековый светильник Technical TR031-4-12WTW-DD2-W12 Вт36°Ra 908 390 ₽ПодробнееТрековый светильник Technical TR030-4-12WTW-DD2-W12 Вт120°Ra 908 490 ₽ПодробнееТрековый светильник Technical TR030-4-12WTW-DD2-B12 Вт120°Ra 908 490 ₽Подробнее

Офис и переговорные

В офисе DALI нужна ради автоматики. В отличие от инфракрасного датчика SI-02, который по карточке коммутирует до 800 Вт в линии 230 В, датчик присутствия DALI 727001 или 727002 питается от шины 16 В (IP54 по карточке) и нагрузку не включает: он передаёт на шину событие, а какую группу погасить в пустой переговорной и через сколько минут, задаётся в настройках системы. Заодно мастер опрашивает источники и показывает, какой перестал отвечать.

Ремонт закончен, нужны одна-две зоны

Для люстры и пары групп спотов хватит обычного диммера с диммируемыми лампами или беспроводного управления, которое ставят без штробления. DALI здесь не нужна: жил управления в стенах нет, а ради шины пришлось бы вскрывать стены и потолки.
