DALI DT6 и DT8: яркость или ещё и цветовая температура

DALI DT6 регулирует только яркость, а DALI DT8 — ещё и цвет, в том числе цветовую температуру белого. Поэтому Tunable White по DALI одной командой и на одном адресе даёт только Device Type 8; на одноканальных драйверах DT6 оттенок собирают из двух каналов — это два адреса, и смесь считает контроллер. Device Type 6 (стандарт IEC 62386-207) — светодиодный драйвер с одним каналом: светит ярче или темнее, а оттенок задан самими светодиодами. Device Type 8 (IEC 62386-209) понимает отдельную команду цвета: в режиме Tunable White (CCT) драйвер сам делит ток между тёплыми и холодными светодиодами и плавно ведёт свет, например, от 2700 до 6000 K. Чтобы оттенок менялся, этот тип должны поддерживать все звенья: источник, панель и контроллер.

Как устроена система управления освещением DALI — цифровая адресная шина, мастер-контроллер (application controller), блок питания шины 16 В, — разобрано отдельно; ниже — только выбор между Device Type 6 и Device Type 8.

Чем DT6 отличается от DT8

DALI DT6 управляет только уровнем света, DALI DT8 — ещё и цветом: оттенком белого или RGBW. Линия, адреса, группы, сцены и команды яркости у них общие.

Внутри Device Type 8 стандарт различает несколько цветовых типов — Tc, xy, первичные цвета, RGBWAF, — и поддержка одного не означает поддержку другого. Для оттенка белого нужен Tc, для цветной ленты — RGBWAF. Рядом в каталоге встречается и DT7 — релейный модуль 721021: только включение, без регулировки.

Tunable White по DALI: как меняется цветовая температура

Диммирование цветовой температуры по DALI DT8 устроено так: драйвер с цветовым типом Tc получает одно число — нужную цветовую температуру — и сам пересчитывает его в токи тёплого и холодного каналов светодиодного модуля, не трогая заданный уровень света. По IEC 62386-209 температура передаётся в миреках (миллион, делённый на кельвины): 2700 K — это около 370 мирек, 6000 K — около 167. Шаг в один мирек у тёплого края равен примерно 7 K, у холодного — примерно 36 K, поэтому в кельвинах регулировка идёт неравномерно, и это не неисправность.

Тот же светильник можно собрать на двух одноканальных драйверах — по одному на канал. Тогда смесь считает контроллер, а светильник занимает два адреса. Для 20 светильников с изменяемым оттенком это 40 адресов из 64 против 20 на драйверах DT8: на линии остаётся 24 свободных адреса вместо 44. Многоканальное устройство может занимать несколько адресов, поэтому точное число — по паспорту модели.

Диапазон оттенка ограничен крайними светодиодами. У трековых светильников EXILITY с DALI по карточкам 2700–6000 K, у части лент MIX — до 6500 K. Если такие приборы стоят в одной группе, сцену задают в общем диапазоне, иначе на крайних значениях они будут светить по-разному.

Не путайте Tunable White с тёплым диммированием (Dim to Warm). Лента Led Strip 201128 «Тёплое диммирование (DTW 1800–3000K)» числится в серии MIX, но теплеет сама, когда её приглушают: оттенок привязан к уровню света, отдельной команды цвета нет. Панель MIX и DT8 ей не нужны; можно ли вести её от одноканального источника DALI 24 В — по паспорту, уточнит менеджер.

Как распознать тип устройства в карточке товара

У Lighting control тип устройства написан в полном наименовании модели, а у светильников его приходится восстанавливать по артикулу и характеристикам. На что смотреть:

У трековых светильников EXILITY три подсказки. «WTW» в артикуле — изменяемый оттенок, 2700–6000 K по характеристикам. «DD» и «DD2» — DALI и DALI-2, это видно и в поле «Протокол управления». DALI-2 — редакция стандарта, а не тип устройства: регулировка оттенка бывает и у DD, и у DD2. Сам Device Type в карточках этих светильников не указан, поэтому совместимость с вашей панелью подтвердит менеджер по паспорту модели. Описание серии в карточке общее для всех исполнений и упоминает Bluetooth Mesh — протокол конкретной модели смотрите в характеристиках.

Рядом стоят похожие товары без DALI. Светильники той же серии с пометкой «Dim Smart» работают по Zigbee или Bluetooth Mesh, лампы Voltega MIX меняют оттенок по Wi-Fi. На эту шину они не встанут.

Трековые светильники EXILITY с изменяемым оттенком и DALI-22700–6000 KВся серия →

Трековый светильник Technical TR240-4-12WTW-DD2-B12 Вт120°Ra 907 690 ₽ПодробнееТрековый светильник Technical TR031-4-12WTW-DD2-W12 Вт36°Ra 908 390 ₽ПодробнееТрековый светильник Technical TR030-4-12WTW-DD2-W12 Вт120°Ra 908 490 ₽ПодробнееТрековый светильник Technical TR030-4-12WTW-DD2-B12 Вт120°Ra 908 490 ₽Подробнее

Совместимость панели и драйвера: что получится в связке

Команды уровня света по стандарту понимают все исполнители, а команду цветовой температуры — только Device Type 8. У панелей пометка DT6 или DT8 означает, какие команды они умеют посылать: Device Type по стандарту бывает только у исполнителей. Поэтому смешанная связка не ломается, а тихо теряет функцию: свет приглушается, оттенок стоит на месте.

Для спотов с выносным драйвером подходят источники тока DALI с регулировкой оттенка: NFC-модели на 10–65 Вт и PSL-DL40-3CCT на 5–12, 15–20 и 22–28 Вт. Рабочий ток светильника сверяют с диапазоном, записанным в названии модели; сколько у модели выходов и как к ним подключается светильник — по паспорту. Если в проекте есть уличная зона, учтите: все источники напряжения с цветовым типом в каталоге — IP20, исполнения IP67 есть только у одноканальных.

Источники тока DALI CCT (DT8)CCT (DT8) по названиюВся серия →

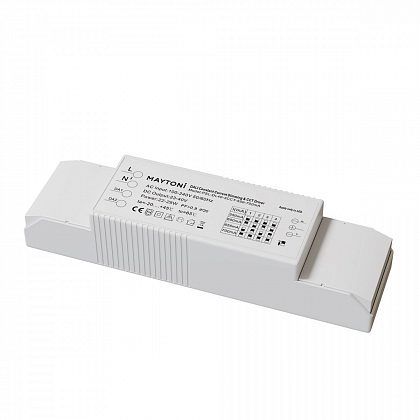

Источник тока Lighting control PSL-DL40-3CCT-350-500mA20 Вт4 220 ₽ПодробнееИсточник тока Lighting control PSL-DL40-3CCT-550-700mA28 Вт4 950 ₽Подробнее

Панели выбирают в разделе панели управления DALI: у роторных тип стоит в полном наименовании — DT6, MIX или RGB.

RGBW по DALI: когда DT8 нужен для цвета

Чтобы RGBW-лента занимала один адрес и цвет задавался одной командой, нужен DALI DT8 — с управлением цветом, а не цветовой температурой. В каталоге это четырёхканальные контроллеры RGB+W на 180 Вт — 721016 и 721017. В их названии указано 12–24 В, а в характеристиках DC 12–36 V, поэтому напряжение ленты сверяйте по паспорту. С ними работают роторные панели RGB и кнопочная 721051 на две сцены и одну группу.

На одноканальных устройствах ту же ленту можно вести только поканально — четыре адреса вместо одного, и цвет тогда собирает контроллер. Четырёхканальный диммер 721003 на 576 Вт и 12–48 В рассчитан на оба варианта; как переключается режим, указано в паспорте.

Что проверить до покупки

Ошибку «взяли DT6 вместо DT8» дешевле поймать в спецификации, чем на пусконаладке. Перед заказом пройдите пять шагов:

1. Задача. Только уровень света — хватит одноканального. Оттенок белого — Tc, цвет — RGBWAF.
2. Источник. В полном наименовании — CCT(DT8) или DT8 с пометкой MIX; если стоит только «DT8» или тип у светильника не указан — подтверждение менеджера по паспорту.
3. Панель. Для оттенка белого — MIX, для цвета — RGB; одноканальная панель оставит только уровень.
4. Адреса. Посчитайте адреса по паспортам: 64 адреса на линию (IEC 62386-102) делят все исполнители обоих типов.
5. Диапазон и питание. Общий диапазон кельвинов для группы; для спотов — ток светильника в диапазоне источника тока, для ленты — 24 В и суммарная мощность в пределах источника постоянного напряжения.

Линию управления DALI (2 провода), блок питания шины 16 В и адресацию для DT6 и DT8 закладывают одинаково — см. схему DALI и питание шины. Подключение выполняет электрик, адреса, группы и сцены настраивает пусконаладчик.
