Какой диммер выбрать для светодиодных ламп, решает то, что стоит в патронах: регулятор подбирают под источники света, а не наоборот. Нужны три совпадения. Источник света — диммируемая светодиодная лампа. Диммер должен работать по заднему фронту (trailing edge). Суммарная мощность должна попасть между минимальной нагрузкой, Вт, и максимальной. Не совпало хотя бы одно — освещение мигает, гудит или гаснет рывком, и дорогой светорегулятор этого не исправит.
Как диммер (светорегулятор) устроен и откуда берётся регулировка яркости, мы разобрали в статье про диммирование света: фазовая отсечка (в каталогах её часто называют TRIAC) «срезает» часть синусоиды 220 В, а драйвер лампы переводит это в меньший ток через светодиоды. Здесь — только выбор: на что смотреть в паспорте и в карточке, чтобы пара «диммер + светильник» заработала с первого раза.
Передний или задний фронт: какой диммер нужен для светодиодных ламп
Для светодиодных ламп 220 В нужен диммер с отсечкой по заднему фронту (trailing edge). Он включает нагрузку в нуле синусоиды, напряжение нарастает без скачка, а отсекается конец полуволны. Встроенный драйвер LED-источника — ёмкостная нагрузка, и такой режим ему подходит; по той же причине так диммируют и электронные трансформаторы.
Диммер с отсечкой по переднему фронту (leading edge) открывается посреди полуволны, напряжение на нагрузке подскакивает скачком. Для лампы накаливания это безразлично, а драйвер LED-лампы получает на каждом скачке бросок тока. Отсюда мерцание на малой яркости, гудение и нагрев. Передний фронт оставьте лампам накаливания и галогенкам с обмоточным трансформатором.
Где это написано. В паспорте или описании: trailing edge, RC или «для LED». Если пишут только «до 600 Вт» и про фронт молчат — это не аргумент в пользу модели. Пример из нашего каталога: в описании поворотно-нажимных светорегуляторов Voltum S70 прямо сказано, что диммирование идёт по заднему фронту и совместимо с любым источником света, который поддерживает фазное диммирование. Слово TRIAC в названии ещё не говорит, по какому фронту работает регулятор: у роторных панелей TRIAC из нашего каталога фронт в карточке не указан.
Минимальная нагрузка, Вт, и максимум: как посчитать мощность ламп
Сложите мощность всех ламп на линии диммера: сумма должна быть не меньше минимальной нагрузки и не больше максимальной из паспорта. Чаще ошибаются не с максимумом, а с минимумом. Светодиодные источники потребляют мало: у диммируемых лампочек в нашем каталоге мощность от 2,5 до 9 Вт.
- Возьмите мощность одного источника с упаковки или из карточки — ватты потребления, а не «эквивалент 60 Вт».
- Умножьте на их число на линии: 3 спота GU10 по 6 Вт — 18 Вт, люстра на 6 свечей E14 по 7 Вт — 42 Вт.
- Сравните сумму с минимальной нагрузкой. У Voltum S70 она 5 Вт по карточке. Бра с одной лампочкой E27 на 4 Вт — меньше минимума, на такой нагрузке стабильную работу производитель не обещает.
- Сравните с максимумом для LED-нагрузки, а не для ламп накаливания. Если в паспорте указан только резистивный максимум, уточните LED-предел у производителя.
Цифра в названии товара — не предел для светодиодов. У того же S70 в названии карточки стоит «600 Вт», а в описании — «максимальная резистивная нагрузка 300 Вт, минимальная 5 Вт». Резистивная нагрузка — это лампы накаливания. Для светодиодных ламп допустимая мощность у фазовых диммеров обычно ниже резистивной — точную цифру даёт паспорт, её уточнит менеджер. Сверять сумму нужно с цифрой для LED из паспорта.
Светорегулятор встраиваемый VOLTUM S70 поворотно-нажимной 600 Вт, (белый глянцевый)5 560 ₽Подробнее
Светорегулятор встраиваемый VOLTUM S70 поворотно-нажимной 600 Вт, (титан)6 220 ₽Подробнее
Светорегулятор встраиваемый VOLTUM S70 поворотно-нажимной 600 Вт, (графит)6 220 ₽Подробнее

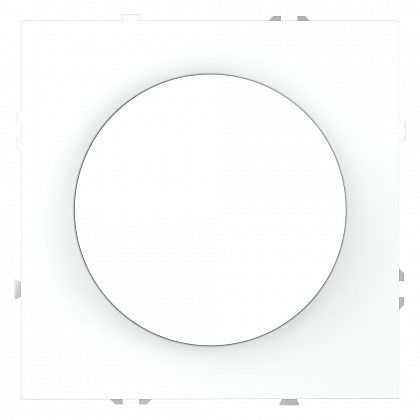

Светорегулятор встраиваемый VOLTUM S70 поворотно-нажимной 600 Вт, (белый матовый)6 220 ₽ПодробнееПоворотно-нажимной, сенсорный или Wi-Fi: чем отличаются диммеры
Способ управления влияет на удобство, а на совместимость влияют фронт и диапазон мощности. Данные — из карточек нашего каталога; там, где карточка молчит, мы так и пишем.
| Тип | Управление | Фронт отсечки | Мин. / макс. нагрузка | Проходная схема | Монтаж | Где в каталоге |
|---|---|---|---|---|---|---|
| Поворотно-нажимной светорегулятор Voltum S70 | Поворот — яркость, нажатие — вкл./выкл.; под накладкой — ограничитель минимальной яркости | Задний | 5 Вт / 300 Вт резистивной; предел для LED — по паспорту | Да, по описанию карточки | Подрозетник 45 мм, монтажная глубина 36 мм; провод 0,75–1,5 мм² в карточках комплектов, у отдельного механизма — до 2,5 мм² (сверить по паспорту) | Раздел «Светорегуляторы» (Voltum) |
| Роторная панель Lighting control 731003–731005 | Поворотная ручка; это роторные панели TRIAC на 230 В | В карточке не указан | Мин. не указан / 360 Вт | В карточке не указано | Панель 86 × 86 мм, высота 48,5 мм по карточке; монтажная коробка — по паспорту | Раздел «Панели управления TRIAC» |
| Wi-Fi диммер-модуль Lighting control MD005, MD002, MD006 | Приложение по Wi-Fi и Bluetooth LE; MD002 и MD006 — два канала | В карточке не указан | Мин. не указан / 150 Вт (MD005), 200 Вт (двухканальные) | Не требуется: включение и яркость из приложения | Модуль 39–46 мм; место установки и нужен ли нулевой провод — по паспорту | Раздел «Диммеры Wi-Fi» |
| Сенсорный и кнопочный диммер | Касание или кнопки; у части моделей — память уровня | Смотрите паспорт | Смотрите паспорт | Зависит от модели | Подрозетник; нужен ли нулевой провод — по паспорту | В нашем каталоге нет |
Что читать в таблице. Wi-Fi модуль выигрывает там, где ремонт закончен и тянуть кабель ко второму выключателю нельзя, но перед покупкой нужен паспорт устройства с типом отсечки и минимумом мощности: в карточке их нет. Совместимость с голосовыми помощниками и системами умного дома в карточках тоже не указана.
Подойдут ли ваши лампы к диммеру
Подойдут, только если на упаковке или в карточке есть маркировка «диммируемая» (dimmable): значит, драйвер лампы умеет работать с обрезанной фазой. Обычная LED-лампа на диммере мигает, гудит или горит только на полную яркость — и это не брак диммера. Таких ламп меньшинство: в нашем каталоге под настенный диммер около девяноста диммируемых ламп Voltega. Диммируемые светодиодные лампы в разделе отмечены свойством «Диммируемый» — по нему и по цоколю их удобно отобрать.
Как проверить маркировку dimmable у ламп, которые уже стоят в люстре, можно ли смешивать разные драйверы и какие цоколи — E27, E14, GU10 — бывают диммируемыми, разобрано в статье о том, какие лампы подходят для диммера.
Вместо выключателя или из двух мест: проходная схема и подключение
Обычный настенный диммер подключают на место одноклавишного выключателя, в разрыв фазного провода, в ту же монтажную коробку. Поэтому до покупки проверьте два параметра: глубину подрозетника (S70 требует стандартный 45 мм) и сечение провода (в карточках комплектов S70 — 0,75–1,5 мм²). Как это выглядит на схеме и что электрик проверит на месте, разобрано в статье «схема подключения диммера вместо выключателя». Подключение выполняет электрик: работа идёт в сети 220 В.
Если свет нужно включать у двери и у кровати, диммер ставят в пару с проходным выключателем (переключателем) или перекрёстным. По карточке S70 подключается по проходной схеме; как распределяется регулировка между точками — в одной точке или в обеих — смотрят по паспорту. Подробности — в статье про проходной диммер для управления из двух мест.
Экспертный вывод: какой диммер выбрать в трёх типовых ситуациях
Порядок выбора: сначала тип ламп, потом сумма ватт, и только после этого форма управления.
Спальня: люстра на 6 ламп E14
Шесть диммируемых свечей E14 по 7 Вт дают 42 Вт — выше минимума 5 Вт у S70 и в семь раз ниже его резистивного максимума. Тип отсечки подходит светодиодам, а нажатие ручки работает как обычный выключатель. Если на минимуме одна-две свечи гаснут или мерцают раньше остальных, электрик поднимает нижний уровень яркости ограничителем под накладкой, и ручка больше не уводит лампы в зону сбоя.
Коридор: 3 спота GU10 и два выключателя
Три спота GU10 по 6 Вт — 18 Вт, тоже выше минимума. Главный вопрос здесь не мощность, а где окажется ручка регулировки — у входа или в конце коридора. Это решают при планировании проводки, до штробы.
Гостиная: люстра на две группы, ремонт закончен
Если люстра уже разделена на две группы, двухканальный Wi-Fi диммер на 200 Вт (MD002 или MD006) регулирует их раздельно из приложения. Нужен ли новый кабель, зависит от места установки модуля — это видно из паспорта. Перед заказом попросите его у нас: в карточке не указаны тип отсечки и минимальная мощность, а без них совместимость с вашими лампами не проверить.
Вопросы, которые задают перед оплатой
Можно ли поставить обычный диммер на светодиодные лампы?
Только если лампы диммируемые, а диммер рассчитан на LED, обычно с отсечкой по заднему фронту. В тесте 10 диммеров на Хабре (lamptest, 2018) у многих моделей для ламп накаливания указан минимум 40–60 Вт: одна-две LED-лампы до него не дотягивают, хотя часть таких диммеров со светодиодами работала.
Какой мощности нужен диммер для светодиодных ламп?
Такой, чтобы сумма мощностей ламп была между его минимальной и максимальной нагрузкой. Пример: у Voltum S70 по карточке минимум 5 Вт и 300 Вт резистивной; люстра 6 × 7 Вт = 42 Вт выше минимума, предел для LED — по паспорту.
Что лучше: поворотный или сенсорный диммер?
По совместимости разницы нет: работу с лампами определяют тип отсечки и диапазон мощности, а не форма. Поворотная ручка быстрее и понятнее, сенсорная панель аккуратнее выглядит; нужен ли ей нулевой провод в подрозетнике, смотрите в паспорте.
Есть ли диммеры, которые работают из двух мест?
Да. Диммер ставят по проходной схеме в паре с проходным выключателем: включать свет можно из двух мест, а где регулировать яркость, зависит от модели. Voltum S70 по описанию карточки поддерживает проходную схему.
