Проходной диммер — это регулятор яркости, который ставят вместо одного из проходных выключателей (переключателей), чтобы управлять освещением из двух мест. Включать и гасить свет можно с обеих сторон, а в самой распространённой схеме из двух мест яркость меняют только на диммере — это регулировка в одной точке. Для третьего места в линию добавляют перекрёстный выключатель. Решить заранее нужно одно: у какой двери будет регулятор.
В нашем каталоге такая возможность прямо названа в описании одного прибора — светорегулятор Voltum S70 с проходной схемой. Сам диммер подбирают под лампы: по какому фронту он режет напряжение (задний или передний) и какую минимальную нагрузку в ваттах держит — об этом статья диммеры для ламп 220 В: фронт и нагрузка. S70, по карточке, работает по заднему фронту.
Схема из двух мест: что переключается, а что регулируется
Управление из двух мест держится на паре переключающих контактов: каждый перебрасывает фазу между двумя проводами-перемычками, поэтому любое из двух мест меняет состояние света на противоположное. Ноль идёт к светильнику напрямую, через оба прибора проходит только фазный провод. В варианте с диммером регулятор заменяет один из двух приборов: фаза приходит на диммер, от него по двум перемычкам идёт ко второму месту, а оттуда — к лампе.
Производители решают задачу «свет из двух мест с регулировкой» тремя способами, и разница между ними — где работает регулировка яркости:
| Способ | Что во втором месте | Где меняется яркость | Что искать в паспорте |
|---|---|---|---|
| Диммер + проходной выключатель | Переключатель без регулировки | Только на диммере; второе место включает и выключает | Разрешено ли такое подключение и с каким прибором во втором месте |
| Два регулятора на одну линию | Второй регулятор той же модели (есть не у всех производителей) | Зависит от модели | Допускает ли производитель такую пару |
| Регулятор с ведомыми постами | Кнопка или пост той же марки | У части моделей — удержанием кнопки, у других пост только включает и выключает | Что умеет ведомый пост и сколько постов допускается |
Для всех трёх способов правило одно: как именно подключается конкретная модель и сколько жил нужно — по паспорту модели; подключение выполняет электрик.
Где поставить диммер: правило одной точки
Диммер ставят там, где человек остаётся со светом надолго, а не там, откуда удобнее тянуть кабель. Второе место нужно, чтобы включить или погасить освещение на ходу, — регулировка там не требуется.
- Спальня: у входа — выключатель, у кровати — диммер. Яркость убавляют лёжа, а не у двери.
- Коридор: регулятор у той комнаты, где проводят вечер, у входной двери — второй прибор.
- Лестница: регулировка нужна редко; если нужна — на том этаже, где освещение оставляют приглушённым на ночь.
Если модель допускает регулятор только в одном конце линии, поменять приборы местами после ремонта не выйдет. Поэтому место выбирают до черновой электрики.
Схема на три места: перекрёстный выключатель
Для третьего места между двумя крайними приборами ставят перекрёстный выключатель, для каждого следующего — ещё один. Так же описывает линейку производитель: в разделе проходные и перекрёстные переключатели Voltum S70 первые рассчитаны на два места, вторые — на три и более. В разделе 52 позиции. Работает ли с перекрёстным переключателем конкретный диммер — указано в его паспорте.
Что известно о Voltum S70 из карточки
В описании S70 подключению из двух мест посвящена одна фраза, и дальше неё мы не додумываем. Что указано в карточке:
- «Можно подключить устройство как обычный выключатель или по проходной схеме».
- Нажатие на ручку включает и выключает свет, поворот меняет яркость.
- Отсечка по заднему фронту.
- Нагрузка по описанию — от 5 до 300 Вт резистивной; в названии карточки — 600 Вт; предел для светодиодных ламп в карточке не указан.
- Под накладкой механизма — регулировка ограничения минимального уровня яркости.
Порядок подключения из двух мест, обозначения клемм и состав второго места в карточке не приведены, а эта функция у разных диммеров устроена по-разному: чужая схема к S70 может не подойти.
Кабель, нагрузка и монтажная коробка в проходной схеме
Диммер в начале или в конце линии
На схеме-принципе диммер стоит в начале линии, куда приходит фаза, а переключатель — во втором месте, откуда провод идёт к светильнику. Производители по-разному разрешают положение регулятора, поэтому в каком конце ставить конкретную модель — по паспорту модели.
Кабель и сечение провода
Между двумя местами идут две перемычки, поэтому к каждому прибору из распаечной коробки обычно тянут трёхжильный кабель: две перемычки и фаза или провод к светильнику. Сколько жил нужно конкретной модели — по паспорту. По карточкам S70 клеммы переключателей серии принимают 0,75–2,5 мм², у регулятора в карточках комплектов — 0,75–1,5 мм², в карточке отдельного механизма — до 2,5 мм²; пока Voltum не ответил, ориентируйтесь на 1,5 мм².
Нагрузка и лампы
Суммарную мощность считают по всей линии — люстра или группа светильников одна, откуда бы её ни включили. Сумма должна укладываться между минимальной и максимальной нагрузкой регулятора; для S70 — в пределах, указанных в карточке. Лампы должны быть диммируемыми, а совместимость проверяют парой «этот диммер + эта лампа»; что значит маркировка dimmable и при чём тут драйвер лампы с цоколем E27, E14 или GU10 — в статье что значит «диммируемая лампа».
Фаза и монтажная коробка
Оба прибора стоят в фазном проводе, ноль идёт к светильнику напрямую. Принцип разрыва тот же, что при управлении из одного места, — подключение диммера в разрыв фазы. Все приборы серии S70 рассчитаны на стандартный подрозетник 45 мм, но монтажная глубина разная: у регулятора 36 мм, у остальных приборов 26 или 31,5 мм, поэтому в коробке под диммер не оставляют лишних скруток.
Одна серия — один вид
Регулятор и переключатели S70 выпускаются в одних и тех же восьми цветах: белый глянцевый, белый матовый, чёрный матовый, графит, сталь, титан, кашемир, шёлк. Оба места управления можно сделать в одном цвете, хотя у регулятора поворотная ручка, а у второго прибора клавиша.

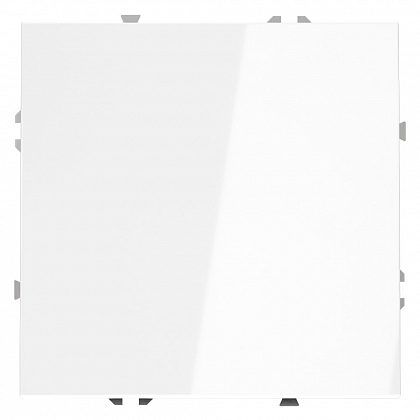

Проходной переключатель встраиваемый VOLTUM S70 одноклавишный 10А, (белый глянцевый)700 ₽Подробнее

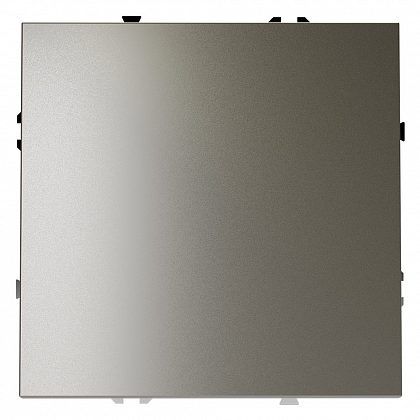

Проходной переключатель встраиваемый VOLTUM S70 одноклавишный 10А, (шелк)760 ₽Подробнее
Проходной переключатель встраиваемый VOLTUM S70 одноклавишный 10А, (кашемир)760 ₽Подробнее
Проходной переключатель встраиваемый VOLTUM S70 одноклавишный 10А, (белый матовый)760 ₽ПодробнееПодготовка к работе электрика
Подключение выполняет электрик; ваша часть — принять решения, пока стены открыты.
- Выберите место регулировки по правилу «где задерживаются со светом».
- Посчитайте мощность ламп на линии освещения и проверьте, что они диммируемые.
- Передайте электрику паспорт регулятора и попросите заложить кабель между местами на черновом этапе.
- Если мест три и больше, сразу выбирайте диммер, который работает с перекрёстным переключателем.
- После установки проверьте свет на минимуме; если внизу шкалы появляется мерцание, электрик поднимает порог минимальной яркости.
Вопросы, которые задают перед оплатой
Бывают ли проходные диммеры?
Да. Это диммеры, которые можно поставить в линию с проходным выключателем и управлять светом из двух мест. У Voltum S70 проходная схема указана в описании карточки.
Можно ли регулировать яркость с обоих мест?
При связке «диммер + проходной выключатель» — нет: во втором месте свет только включают и выключают. С двух мест яркость меняют парные или ведомые регуляторы, которые есть у некоторых производителей.
Какой кабель нужен между выключателями?
Между двумя местами идут две перемычки, к каждому прибору обычно подводят трёхжильный кабель. Точное число жил и сечение для конкретной модели — по её паспорту.
Можно ли сделать проходной выключатель с диммером на три места?
Да, если модель диммера это допускает: между двумя крайними приборами ставят перекрёстный выключатель.
